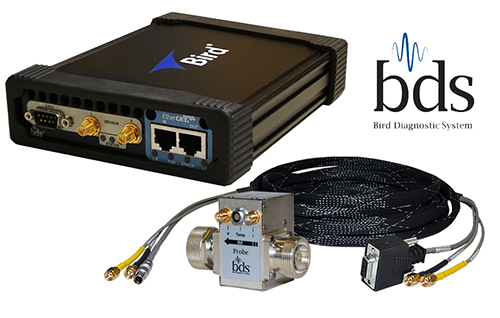

Bird射頻BDS2系統
發布時間:2021-04-13 16:59:48 瀏覽:2516
Bird射頻由復雜的并行信號處理。BDS2可以同時測量和報告多基波頻率、諧波頻率和互調頻率下的電壓、電流和相位角。
Bird射頻的強頻率跟蹤算法可以保證動態信號條件下的精確測量。利用該數據可以計算出每個頻率的功率和阻抗,從而使用戶能夠識別可能導致不同的成功和失敗過程的微小差異。
可選的時域模式提供了在非50歐姆環境中脈沖RF波形形狀的良好可見度。與示波器類似,Bird射頻 BDS 2顯示脈沖包絡的單一觸發視圖。然而,Bird射頻 BDS 2將以電壓、電流、相位、功率或阻抗的形式顯示波形,以達到系統完全指定的精度,這是獨一無二的。
產品特性
鎖定系統可精確測量1%射頻電壓和電流
計算阻抗,射頻功率
多級脈沖或連續波波形
1-3基本頻率
每個基頻4次諧波
每個基本對有6個互調產品。
時域模式
跟蹤和光譜搜索模式
啟用以太網

應用領域
室匹配
射頻過程監測
阻抗匹配
射頻傳輸系統故障排除
識別過程漂移
諧波等級最高252 MHz的分析
電壓、電流、相位和輸出功率的比較
Bird為全球客戶提供快捷簡便的RF測試工具,廣泛應用于通信、醫療、軍用和半導體測試市場。深圳市立維創展科技有限公司,授權銷售Bird產品,歡迎咨詢。
詳情了解Bird請點擊:/brand/73.html
或聯系我們的銷售工程師:0755-83642657 QQ: 2295048674
