New?Imaging?Technologies焊接和增材制造應用
發布時間:2022-04-12 17:10:18 瀏覽:1721
New?Imaging?Technologies通過視覺獲得更好的商品質量和產量,目前已廣泛應用于制造業。現在,使用攝像頭或添加劑檢查零件的制造過程。它的特點是具有強烈對比度的極高照明、煙霧和灰塵,以及各種工藝(TIG、MIG–MAG、YAG…)的成像焊接這一直是一個挑戰。New?Imaging?Technologies已經能夠通過長時間的設置工作來可視化過程,包括使用中性密度過濾器和稱重曝光時間,但由于現有攝像機的動態范圍較低,它們?nèi)匀蝗狈χ匾?xì)節。
NIT MAGIC CAMERAS通過提供高質量熔池圖像來解決效率和魯棒性不足的問題,沒有任何飽和和干擾光環。不再需要過濾器。由于產品最初的高動態范圍(對于SWIR產品,高達140 dB或120 dB),在一張圖像中可以同時看到焊接電弧和斜面。無需任何圖像處理即可監控所有相關參數。
由于紅外波段,即900nm-1700nm,New?Imaging?Technologies的SWIR攝像頭WiDy SenS的使用為附加制造過程帶來了更多有價值的信息。然后可以監控熔池的溫度均勻性和幾何結構。
為什么選擇 NIT?
高動態范圍(120dB-140dB);
可見光或由添加劑制造的SWIR波長;
易于集成到任何系統;
與各種環境兼容的軟件和SDK;
New Imaging Technologies是法國知名的SWIR傳感器和相機產品公司,New Imaging Technologies產品廣泛應用于機器視覺、儀器儀表、航空航天、醫療等領域。深圳市立維創展科技有限公司,獨有渠道優勢提供New Imaging Technologies產品,歡迎咨詢。
詳情了解New Imaging Technologies請點擊:/brand/62.html
推薦產品

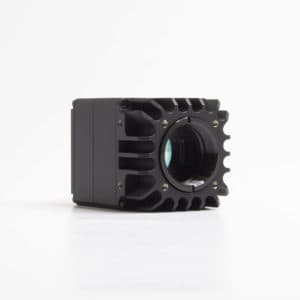

SWIR
WiDy SenS 640
640x512px (VGA) @15μm 像素間距
HDR 120dB + 高靈敏度
USB 3.0/CameraLink/GigE/模擬/SDI

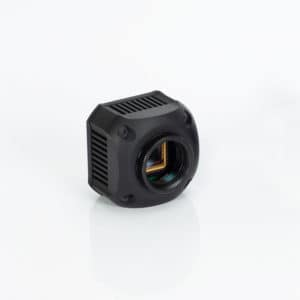

CMOS
MC1003
1280 x 1024px – 6.8μm – 彩色或黑白
高動態范圍 140dB
USB 3.0/CameraLink/千兆以太網
