DEI線路接收器DEI1041系列

發布時間：2022-04-19 17:16:46     瀏覽：2084

DEI線路接收器DEI1041是款BiCMOS元器件，包括一個ARINC429差分線路接收器。它將輸入的ARINC429數據總線信號（三電平RZ雙極性差分制作）轉換為一對TTL/CMOS邏輯性輸出。

DEI線路接收器DEI1041系列滿足ARINC429數字信息傳輸標準的要求。該設備設計適用于在高噪聲環境中運行。在±20V共模電壓范圍內接收輸入，接收器提供超過2V的遲滯。電路速度經過優化以控制高頻率瞬變。所有的ARINC輸入引腳都設計有內部保護，避免因瞬變而受損，滿足DO-1603級引腳引入的電雷感應瞬態要求。

ARINC輸入可以選用通過外部10kΩ串聯電阻連接到ARINC總線。這些電阻器可以與瞬態電壓抑制器整合增加，以實現超過A3級限制的高輸入阻抗的光照保護。ARINC輸入引腳的設計具備內部保護作用，不易因DO-1603級引腳引入的照射引起的瞬變而受損。該保護選用片上高阻值電阻器，以最大限度地減少IR發熱和高壓電介質隔離，以承載電壓瞬變。

通過在輸入和接地之間增加外部TVS機器設備，或者在ARINC總線和IC/TVS節點之間增加串聯限流電阻，TVS機器設備可以實現更多的保護級別。串聯電阻減少了TVS的功率要求和規格尺寸。電阻值高至10kΩ是有效的。ARINC輸入可承載意外短路至115Vac飛機開關電源而不易導致受損。DEI1041為內置系統測試提供邏輯性電平測試輸入。它們強制性接收器輸出到特定的零、一或空狀況。當元器件處在測試模式時，ARINC輸入被忽略。


特征

ARINC429轉TTL/CMOS邏輯線接收器

HI-8588和HI-8588-10的直接代替品

采用5V±10%或3.3V±10%單電源配電

ARINC輸入內部保障DO-1603級引腳引入的電雷要求

ARINC輸入可承載輸入上的115Vac意外短路

在高噪音環境中運行

輸入公共電壓范圍：±20V

最低2V輸入遲滯

邏輯電平TEST輸入繞過模擬輸入。

高輸入電阻允許使用外部串聯電阻器來支持：

超出3級的防雷保障

誤隔離

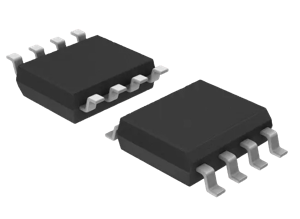

封裝形式：8LSOIC

屬性

溫度范圍：-55到85

產品封裝類型：8SOICNBG

頻道：1

配電范圍：3.35

Holt X-Ref：HI-8450

封裝形式描述：8針塑料SOI C-.150主體

封裝類型：表面貼裝

JEDEC：MS-012-AA

深圳市立維創展科技有限公司，優勢提供DEI高端芯片訂購渠道，部分準備有現貨庫存。

詳情了解DEI請點擊：http?: //m.yzqqc.cn/public/brand/53.html



Part #

Temp Range

Product Package Type

DEI1041-SES-G

-55 to 85

8 SOIC NB G

DEI1041-SMB-G

-55 to 125

8 SOIC NB G

DEI1041-SMS-G

-55 to 125

8 SOIC NB G
