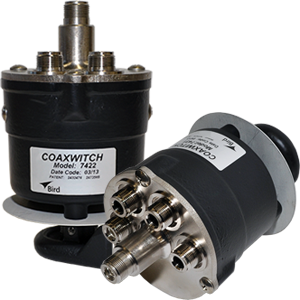

Bird射頻同軸線多位射頻選擇開關

發布時間：2022-10-13 16:49:46     瀏覽：2489

Bird ? 50歐姆同軸選擇開關使用獨具特色、穩固和安全可靠的設計，容許正接觸、低插入VSWR和通道相互之間的串?dāng)_可忽略不計。開關機構是41/2"的RG-87/UTeflon電纜，Bird射頻同軸線多位射頻選擇開關被拉離相匹配的公N連接器并旋轉到所需要的開關位置。

Bird射頻同軸線多位射頻選擇開關具備一個最寶貴的優勢，即它們不容易被意外操控，而是需要通過有意的順序移動進行操作。需要抓住、拉出、旋轉和推入旋鈕才能接觸。


產品規格：

編號：同軸電纜系列

項目名：50歐姆，射頻選擇開關

工作頻段：直流電至10GHz

駐波比

100MHz：可忽略不計

1GHz：1.06（最高值）

4GHz：1.30（最高值）

插入損耗

100MHz：0.02dB

1GHz：0.09dB

4GHz：0.22dB

射頻功率

最高額定值@65°C

100MHz：850W

1GHz：200W

4GHz：75W

射頻電壓：500V（最高）

衰減：針對沒有使用的通道-75dB（crosstalk）

工作溫度：-60至+65°C（-76至+149°F）

重量：2-1/2lbs(1.1kg)

Bird 射頻為全球客戶提供快捷簡便的RF測試工具，廣泛應用于通信、醫療、軍用和半導體測試市場。深圳市立維創展科技有限公司，授權銷售Bird產品，歡迎咨詢。

詳情了解Bird射頻請點擊：/brand/73.html



型號選擇

模型

Positions

同軸電路

718

8

1

7181

10

1

72-2

2

2

74

6

1

7422

2

1

7431

4

1

7441

3

1
