DEI1116/DEI1117 收發器DEI

發布時間：2023-04-23 16:49:18     瀏覽：3056

DEI的DEI1116/DEI1117提供一個標準化的航空設備形式的串行數字數據總線和16位寬的數字數據總線之間的端口。通信接口包括有單通道發射器與8X32位緩沖器，兩個單獨的接收通道和服務器可編程控制器存儲器快速操作選擇項。DEI1116/DEI1117收發器通道應用一致，各個通道提供一個直接的通信接口ARINC數據總線。發射器電源電路包括一個8字x32位的緩沖存儲器和控制邏輯，接受服務器向發射器載入數據模塊。數據模塊通過啟動發送器全自動傳輸，并不需要服務器的深化重視。數據在DO（A）/DO（B）輸出管腳上以TTL形式傳輸。信號形式與DEI的ARINC429線路驅動器廣泛兼容，有利于連接上ARINC數據總線。DEI1116和DEI1117之間的差異是他們的A429RX輸入性能。DEI1116相互連接到A429數據總線信號。DEI1117應用10KΩ的串聯電阻。串聯電阻器適用執行雷擊瞬態保護。


特征

兩個接收器和一個發射器

3.3V或5V電源應用

管腳兼容DEI1016、HI3282和HI8282A

環繞檢測模式

字節可設置為25位或32位操作

奇偶情況和接收和傳輸字的形成

8字傳輸緩沖器

低能耗CMOS

支持多種ARINC協議：429、571、575、706

工作溫度選擇項：-55/+85°C和-55/+125°C

封裝選擇項：44LMQFP和44LPLCC

雷擊保護選擇項：DEI1117在A429輸入端應用10KΩ串聯電阻器工作。

與DEI1016ARINC429收發器兼容的管腳和軟件

屬性

工作溫度：-55°C-85°C

產品封裝形式：44PLCCCG

供電系統范圍：3.35

霍爾特外部參考：HI-3282和HI-8282A

其它外部參考Pn：DEI1016

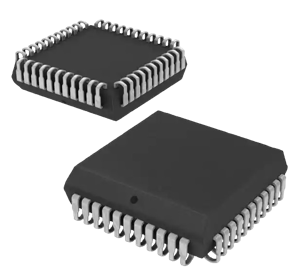

封裝描述:44PinPlasticJ-leadChipCarrier

封裝形式:表面貼裝

JEDEC：MS-018-AC

DEI公司是美國專注航空應用的IC廠商，主要為航空電子領域提供芯片產品。產品包括ARINC 429和其他通信協議的收發信機、接收器和驅動器、離散時間數字轉換器。

深圳市立維創展科技有限公司，優勢提供DEI高端芯片訂購渠道，部分準備有現貨庫存。

詳情了解DEI請點擊：m.yzqqc.cn/public/brand/53.html



部分

溫度范圍

產品封裝類型

DEI1116-PES-G

-55°C - 85°C

44 PLCC C G

DEI1116-QES-G

-55°C - 85°C

44 MQFP2 G

DEI1116-QMS-G

-55°C - 125°C

44 MQFP2 G

DEI1117-PES-G

-55°C - 85°C

44 PLCC C G

DEI1117-PMS-G

-55°C - 125°C

44 PLCC C G

DEI1117-QES-G

-55°C - 85°C

44 MQFP2 G

DEI1117-QMS-G

-55°C - 125°C

44 MQFP2 G
