Fischer Core系列黃銅圓形連接器

發布時間：2024-03-06 11:28:38     瀏覽：1251

Fischer Core系列黃銅圓形連接器是Fischer Connectors開發的第一個連接器系列，采用了獨創的革命性推挽技術。經過超過65年的持續改進，該系列包括了20,000多種標準圓形連接器，并提供高度可定制的觸點配置，適用于多種客戶應用和苛刻的環境，如醫療、儀器儀表、國防與安全等領域。

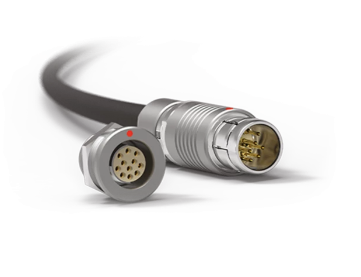

Fischer Core系列黃銅圓形連接器

下面是Fischer Core系列黃銅圓形連接的特點：

· 多種外殼類型和接觸塊型號

· 獨創標準推拉式鎖定系統

· 高達 IP68 密封(液密)

· 提供密封版本(氣密、真空密封)

· 耐高壓滅菌

· 10,000 次插拔


環境和機械數據：

特征產品類型價值標準
密封性能非密封連接器（配接）IP50防護等級國際電工委員會 60529
插頭（配接）與通用密封夾具1)
IP68防護等級
IP69防護等級
插座“U”型主體樣式IP68防護等級
插座“E”閥體樣式
密封： 測試： <10-8毫巴 l/sec.
IEC 60068-2-17 測試 Qk 方法 3，備選方案 b
IP69防護等級國際電工委員會 60529
工作溫度范圍查看技術規范 V.1 的詳細信息查看技術規范 V.1 的詳細信息國際電工委員會 60512-6-11 i+j / IEC 60068-2-14-NB
耐腐蝕性3)

鹽霧，1,000 小時，
5% 鹽溶液，35°C
IEC 60068-2-11 測試 Ka
MIL-STD-202 方法 101
EIA-364-26
耐力
10,000 次插拔IEC 60512-9-1 / EIA-364-09
振動
10 至 2000 Hz，1.5 mm 或 15g，每軸 12 個掃描周期，20 每 10-2000-10 Hz 掃描周期分鐘數，無中斷 > 1usMIL-STD-202 方法 204 條件 B
耐輻射性3)
非密封連接器
PEEK：107Gy（=1000M拉德）

密封插座“E”
FPM（氟橡膠?）O型圈：105Gy（=10M 拉德）

1)密封性能會受到電纜長期質量的影響。

2)僅供參考。未經 Fischer 連接器測試。

3)插頭和插座處于配接位置或拔出時帶蓋。僅適用于黃銅連接器。

鋁制版本不建議用于船舶。保留了機械和電氣功能。視覺方面可能會改變。

我們的大多數連接器都可以在高壓滅菌器、Cidex?、EtO、伽馬輻射、Steris? 或 Sterrad? 中完全消毒


電氣參數：

特征端子尺寸典型值標準
接觸電阻 10,000 次插拔
? 0.5 mm
? 0.7 mm
? 0.9 mm
? 1.3 mm
? 1.6 mm
? 2.3 mm
? 3.0 mm
5.0毫歐
5.0毫歐
4.0毫安
2.5毫歐
2.5毫歐
2.5毫歐
1.5毫歐
IEC 60512-2-1，測試 2a
IEC 60512-2-2，測試 2b
絕緣電阻
> 1010Ω
IEC 60512-3-1-3a 方法 C

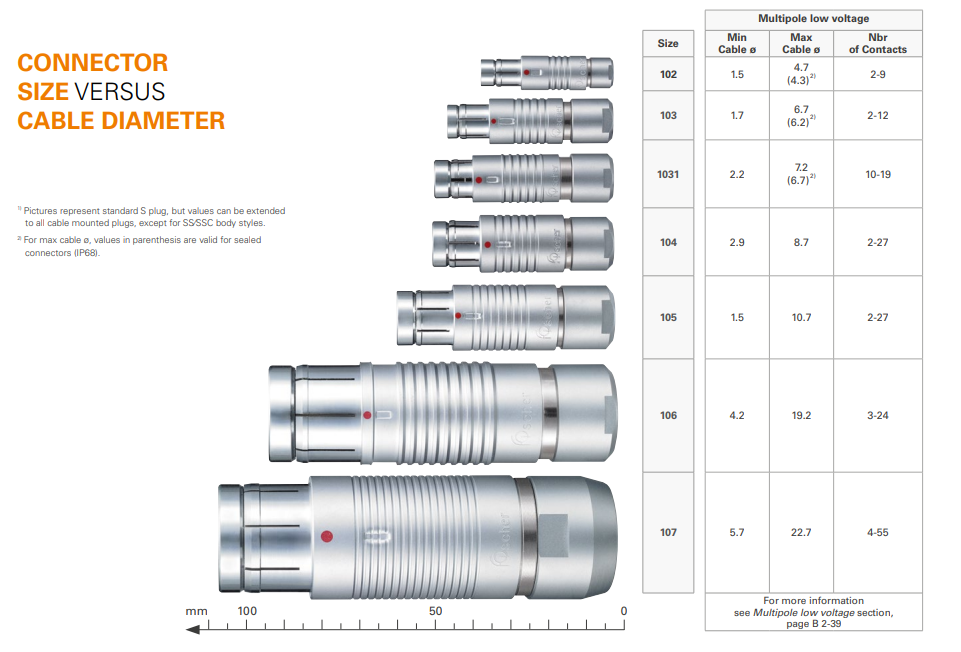

尺寸選型：



總的來說，Fischer Core系列連接器具有高性能、可靠性強、耐用性高等特點，適用于多種應用場景，是一款優秀的連接器產品系列。

相關推薦：

Fischer全系列圓形連接器

更多Fischer連接器相關產品信息可咨詢立維創展。
