TI德州儀器TPSM82830x降壓電源模塊
發布時間:2024-03-29 09:37:04 瀏覽:3891
TPSM828302是一款高效降壓電源模塊,具備集成電感和噪聲濾波電容器,采用同步降壓DC/DC拓撲結構,提供快速瞬態響應和小型輸出電容。這款器件具有內部基準,能夠在-40°C至125°C溫度范圍內實現1%的反饋電壓精度,可調節輸出電壓至0.5V。TPSM828302擁有MODE引腳,可控制工作模式,實現省電和強制PWM模式切換,保證高效率和穩定性。

產品特性:
- 輸入電壓范圍:2.25V至5.5V
- 可調輸出電壓范圍:0.5V至4.5V
- 1%反饋電壓精度(-40°C至125°C)
- EMI性能優化,符合CISPR 11/32標準
- 高瞬態響應能力
- 低靜態工作電流:7μA
- 內部功率MOSFET阻值:35mΩ和18mΩ
- 2.0MHz的開關頻率
- MODE引腳,選擇不同工作模式
- 支持1.2V GPIO
- 100%占空比實現最低壓降
- 可靠的故障保護功能
此外,TPSM828302還提供SIMPLIS模型,方便系統仿真及設計驗證。
| 型號 | 輸出電流 | 封裝(1) | 封裝尺寸(2) |
| TPSM828301 | 1A | RDS(QFN, 9) | 3.0mm×3.0mm |
| TPSM828302 | 2A | ||
| TPSM828303 | 3A |

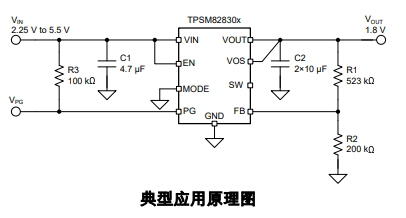

典型應用:
- 工業PC
- 工廠自動化和控制系統
- 醫療患者監護儀器
- ASIC、SoC和MCU等電源供應
- 通用負載點等工業電子設備領域。
