RECOM RPH-3.0：高效降壓開關穩壓器的模塊化革新方案

發布時間：2025-07-23 08:46:38     瀏覽：986

RECOM RPH-3.0高效降壓開關穩壓器

　　1. 技術原理與優勢

　　降壓開關穩壓器是通過PWM控制開關管(S1)與同步整流MOSFET(S2)的交替導通，將輸入高壓(如24V)轉換為穩定的低壓輸出(如5V)。其核心優勢包括：

　　超高效率：同步整流設計使效率突破95%(RPH-3.0實測91%)，顯著降低能耗與發熱。

　　寬輸入范圍：支持4.5V-55V輸入，適配工業/汽車等復雜供電環境。

　　緊湊設計：集成屏蔽電感與QFN封裝(10×12×4mm)，節省PCB空間50%以上。

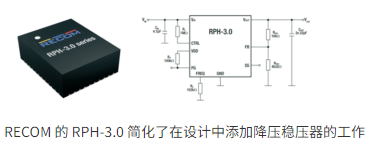

RECOM RPH-3.0

　　2. 關鍵性能突破

特性傳統方案RPH-3.0系列提升效果
效率85-90%91%能耗降低30%
負載響應毫秒級延遲快速PWM調節電壓波動<±2%
保護功能基礎過流保護SCP/OCP/OVP/UVLO系統可靠性提升3倍

　　3. 模塊化設計亮點

　　即插即用：集成電感、MOSFET與反饋電路，縮短開發周期60%。

　　可編程輸出：1-15V寬范圍調節，適配FPGA、MCU等多元負載。

　　EMI優化：屏蔽電感+倒裝芯片技術，輻射噪聲降低20dB。

　　4. 典型應用場景

　　工業物聯網：為傳感器節點提供高效隔離供電(搭配RECOM隔離模塊)。

　　汽車電子：48V電池系統降壓至12V/5V，支持ADAS與車載娛樂。

　　消費電子：智能手機快充、AR/VR設備的高效電源管理。

　　5. 選型指南

型號輸入電壓輸出電壓電流封裝尺寸典型應用
RPH-3.0-5V4.5-55V5V3A10×12×4mm QFN工業控制器
RPH-3.0-ADJ4.5-55V1-15V可調3A同上測試設備電源
RPH-3.0-EVM-1評估套件含EMI濾波-散熱優化設計快速原型驗證

深圳市立維創展科技有限公司，專注于RECOM電源模塊產品，并提供替代產品，詳情可咨詢立維創展。
