Connor-Winfield DOT050F-010.0M TCXO

發布時間：2025-08-27 08:51:12     瀏覽：3276

　　Connor-Winfield DOT050F-010.0M 是10.0000MHz溫度補償晶體振蕩器TCXO。

Connor-Winfield DOT050F-010.0M TCXO

　　關鍵特性

　　輸出邏輯：LVCMOS

　　電源電壓：3.3V

　　頻率：10.0000 MHz

　　頻率穩定性:±50 ppb(全溫范圍內)

　　溫度范圍:0°C ~ 70°C

　　最大供電電流：10 mA

　　啟動時間：≤10 ms

　　相位抖動(RMS)：≤5 ps

　　集成相位噪聲：0.5~1.0 ps(12 kHz 至 Fo/2)

　　封裝：6-SMD(無引線)

　　尺寸：13.97mm × 9.02mm × 6.86mm

　　電氣參數

　　(1) 頻率相關參數

　　頻率校準(25°C)：±1.0 ppm

　　老化(1天)：±10 ppb

　　老化(1年)：±300 ppb

　　頻率隨負載變化：±20 ppb(15pF 參考)

　　頻率隨電壓變化：±20 ppb(±5% Vcc 變化)

　　(2) 相位噪聲(典型值 @12.8MHz 示例)

　　偏移頻率噪聲(dBc/Hz)

　　1Hz-70

　　10Hz-100

　　100Hz-130

　　1kHz-148

　　10kHz-154

　　100kHz-155

　　(3) 輸出特性(LVCMOS)

　　負載電容：15pF

　　輸出高電平(Voh)：≥90% Vcc

　　輸出低電平(Vol)：≤10% Vcc

　　上升/下降時間(10%~90%)：≤8 ns

　　占空比(50% Vcc)：45%~55%

　　應用領域

　　通信設備(5G/光纖)

　　高精度時鐘同步

　　工業自動化控制系統

　　測試與測量儀器

更多Connor-Winfield晶振產品可咨詢立維創展。

推薦資訊

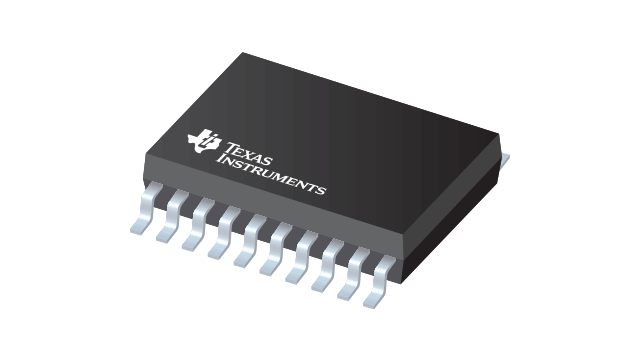

  • TI 德州儀器電流感應放大器模擬輸出
