AirBorn VSRAM-04-30-50-04-G PCB直角高速/高密度連接器接頭

發布時間：2025-09-03 09:02:53     瀏覽：2801

　　AirBorn verSI 系列(versatile connectors with high-speed signal integrity)是一種開放式引腳場連接器，專為高速/高密度/信號完整性的差分串行總線應用設計。

　　·支持 100Ω 和 85Ω 差分阻抗

　　·提供 高可靠性 和 靈活連接方案(單端、差分、電源、接地均可集成)

　　·PCB 安裝(垂直/直角/加固型)

　　·標準灌封(potting) 增強耐用性

AirBorn VSRAM-04-30-50-04-G PCB直角高速/高密度連接器接頭

　　關鍵性能參數

　　差分插入損耗：-0.25 dB @ 5 GHz / -3 dB @ 16 GHz

　　差分回波損耗：-20 dB @ 5 GHz / -6 dB @ 14 GHz

　　差分阻抗：100Ω ±10% @ 50 ps 上升時間

　　差分偏移：< 2 ps

　　接觸電阻：≤ 20 mΩ

　　額定電流：2 A(最大)

　　工作溫度：-55°C 至 +125°C

　　耐久性：2500 次插拔周期

　　振動/沖擊：20g(振動)/ 50g(沖擊)

　　材料與工藝

　　接觸件材料：

　　公頭：磷青銅(ASTM B103)或鈹銅(ASTM B768)

　　母頭：鈹銅(ASTM B194)

　　鍍層：局部鍍金(50μ″，ASTM B488) + 鎳底層

　　絕緣體：玻璃填充液晶聚合物(LCP，ASTM D5138)

　　灌封材料：Frey Eng. CF3003-80 絕緣化合物

　　硬件：不銹鋼(ASTM A484/A582)，鈍化處理

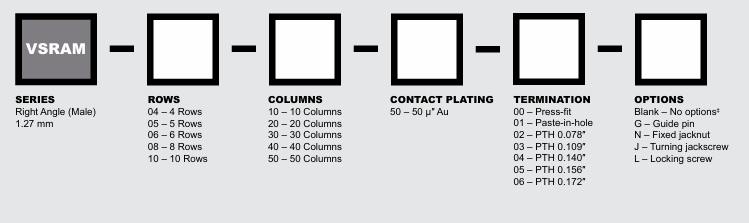

訂購指南：

AirBorn VSRAM系列訂購指南

更多AirBorn 連接器相關型號及產品信息可咨詢立維創展。
