JIC12K0T20K0S1同軸隔離器12GHz~20GHz JQL Technologies

發布時間：2025-10-20 09:11:15     瀏覽：369

　　JQL Technologies的JIC12K0T20K0S1同軸隔離器，用于射頻(RF)系統中提供信號隔離，防止反射信號干擾源端設備，提高系統穩定性。該隔離器采用 SMA 母頭接口，適用于標準 SMA 連接環境。環流方向為順時針，使用時需注意信號流向匹配。

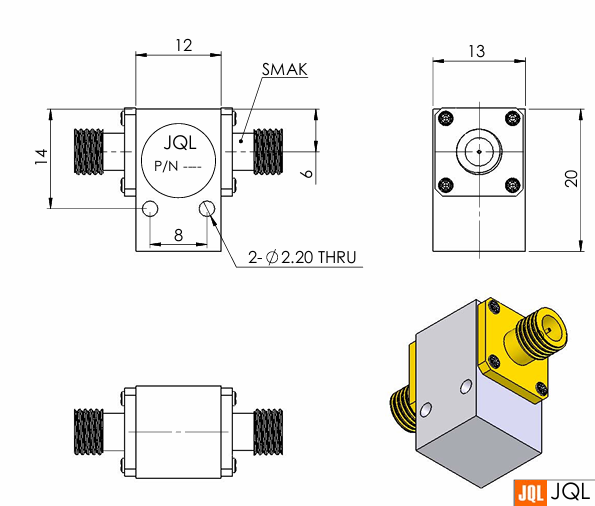

JIC12K0T20K0S1同軸隔離器

　　規格參數

　　頻率范圍：12 GHz ~ 20 GHz

　　隔離度：≥ 18 dB(最小值)

　　插入損耗：≤ 0.6 dB(最大值)

　　VSWR：≤ 1.3:1(最大值)

　　平均功率：10 Watts(平均值)

　　工作溫度：-30°C ~ +70°C

　　連接器類型：SMA-Female(SMA 母頭)

　　環流方向：順時針(Clockwise)

相關型號：

Part NumberBand (GHz)Bandwidth (GHz)IsolationIns LossVSWRAvg Power
PACKAGE 0.50″X0.626″12.00~18.00Up To 30%250.301.2010/5
JIC12K0T13K0SMSF112.00~13.00Full200.301.2210/5
JIC12K0T15K0S1R12.00~15.00Full200.401.2210/10
JIC12K0T18K0S1R12.00~18.00Full200.601.3010/10
JIC12K0T20K0S112.00~20.00Full180.601.3010/10
JIC12K4T18K0SF012.400~18.000Full20.00.6
5/1/-
JIC12K7T14K8SFSF012.700~14.800
20.00.45
1/1/-
JIC12K7T14K8SMSF012.700~14.800
20.00.45
1/1/-
JIC13K5T15K0SFSM113.50~15.00Full200.401.221/1
JIC13K5T16K5SF113.500~16.500
20.00.40
10/10/10
JI2C14K5T15K5S014.50~15.50Full400.801.255/5
JIC15K1T22K0K115.10~22.00Full180.701.1910/2
JIC15K5T17K5S115.50~17.50Full200.501.2565/10
JIC15K5T17K5SMSF115.500~17.500
20.00.50
65/10/-
JIC16K0T18K4S016.000~18.400
20.00.50
5/5/-
JIC16K1T17K4SMSF016.10~17.40Full230.501.301/1
JIC16K7T19K2SMSF016.70~19.20Full190.501.301/1
JI2C16K75T17K25S116.75~17.25Full500.701.2510/10
JIC17K2T18K2SMSF017.20~18.20
20.00.500.40
1/1/-

　JQL Technologies是一家領先的射頻和微波設備制造商，公司主要設計和生產高性能射頻/微波組件，包括濾波器、隔離器與環行器、定向耦合器、功率分配器/合路器、混合器、終端等。深圳市立維創展科技有限公司，優勢代理銷售JQL產品，歡迎咨詢。
