高精度空心回射反射陣列(HRA)：用于長距離光學測量與激光系統的核心組件

發布時間：2026-03-06 09:12:42 瀏覽：101

　　Hollow Retroreflector Arrays? (HRA) 是由 Luxium Solutions 旗下 PLX 光學產品線開發的一種高精度光學反射陣列，用于遠距離光束回返和高精度光學測量系統。該產品通過多個空心回射反射器組合形成大型反射陣列，可實現高效、穩定的光束返回，非常適合 FTIR 長光程光譜、激光測量和光學對準系統等應用。


　　一、產品概述

　　HRA 由多個空心回射反射器(Hollow Retroreflectors)緊密安裝在金屬基板上形成陣列結構。

　　每個反射器都會將入射光束沿原路徑返回，因此整個陣列可以像一個大尺寸自補償鏡面工作，從而保證極高的光束平行度和反射效率。

　　核心原理：

　　反射器內部由三個互相垂直的反射面(90°)組成

　　入射光在內部反射三次

　　光束最終沿原入射方向返回光源，與反射器方向無關

　　這種結構在激光測量和光學對準中可顯著減少對精密調整機構的需求。

　　二、主要特點

　　1?? 大尺寸陣列結構

　　陣列直徑可從幾英寸到數英尺

　　多個反射器組合形成高反射面積

　　2?? 高精度光束返回

　　最大偏差：5–20 arc-sec

　　可定制 <1 arc-sec 高精度版本

　　3?? 高效光學性能

　　提供高質量波前

　　保證入射光與返回光高度平行

　　適合遠距離光路系統

　　4?? 模塊化設計

　　單個反射器損壞可單獨更換

　　提高系統維護性和壽命

　　5?? 定制能力強

　　可選擇不同尺寸

　　可定制反射鍍膜(UV-IR波段)

　　支持高功率激光應用

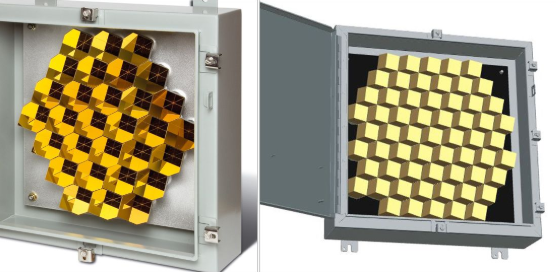

　　三、結構設計

　　HRA 主要由以下部分組成：

　　空心回射反射器單元(2.5英寸 / 63mm孔徑)

　　高剛性鋁基板(緊密排列)

　　鋼制防護外殼

　　減震安裝結構

　　這種結構保證系統具有：

　　抗震性能

　　高穩定性

　　適合惡劣環境運行。

　　四、典型型號參數

型號	反射器數量	精度 (arc-sec)	反射面積	重量
AR-30	30	5–20	175 in2 / 1129 cm2	50 lb / 23 kg
AR-60	60	5–20	350 in2 / 2258 cm2	70 lb / 32 kg

　　五、典型應用領域

　　HRA 廣泛應用于高精度光學系統，例如：

　　FTIR 長路徑氣體監測系統

　　激光測距 / 激光跟蹤

　　光學計量與干涉儀

　　航空航天光學系統

　　環境監測光譜儀

　　軍事與空間光學設備

　　這些應用通常需要遠距離、高精度光束回返能力。

深圳市立維創展科技有限公司，優勢代理銷售Luxium Inrad Optics產品，歡迎咨詢。
