Smiths Interconnect(Hypertronics) D Series快速斷開圓形塑料連接器

發布時間：2026-03-11 09:56:00 瀏覽：138

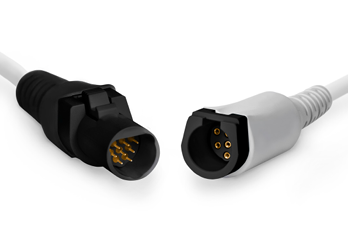

　　D Series 是由 Smiths Interconnect(Hypertronics) 推出的快速斷開式圓形塑料連接器系列，采用 Push-Button 按鍵鎖扣結構和 D形外殼設計，具有操作簡單、可靠性高、抗誤插能力強等特點。該系列主要應用于醫療設備、工業自動化、軌道交通、航空航天及測試設備等高可靠性連接場景。


　　系列規格

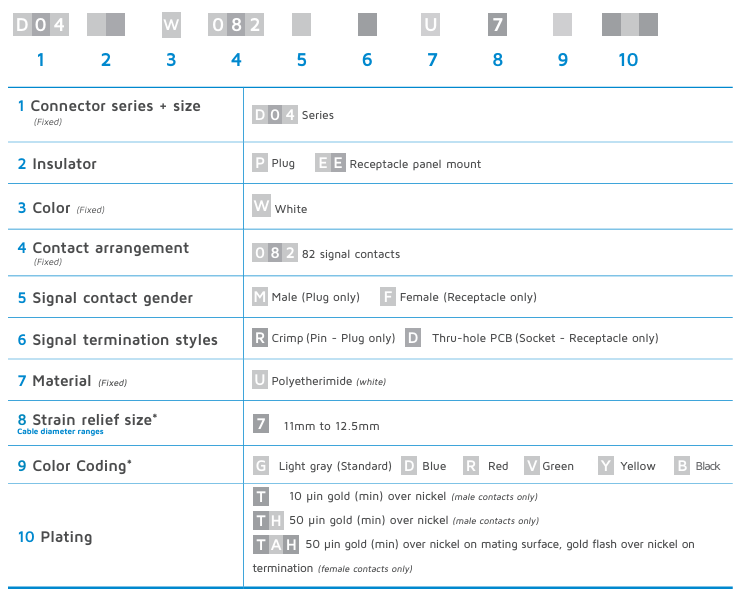

　　標準尺寸：D01 / D02 / D04

　　接觸數量：3 – 82

　　電流：1–8A

　　工作溫度：-40°C ~ +125°C

　　絕緣電阻：>1000 MΩ

　　插拔壽命最多：100,000次

　　觸點類型：信號 / 電源 / 同軸

　　安裝方式：面板式 / 線纜式 / 延長線

　　主要型號系列

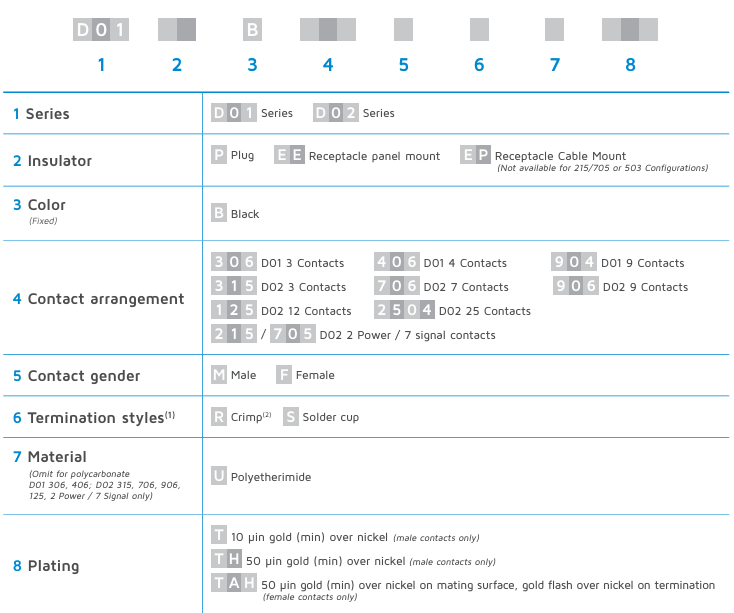

　　D01系列：小型醫療連接器，適用于便攜醫療設備、監護儀、導管系統等。最多9個Hypertac觸點，直徑 < 0.5 inch。

型號	類型	觸點數	端接方式
D01PB306MRTH	Plug	3	Crimp
D01EEB306FRTAH	Panel Receptacle	3	Crimp
D01PB406MST	Plug	4	Solder
D01EEB406FRTH	Panel Receptacle	4	Crimp
D01PB904MSTH	Plug	9	Solder
D01EEB904FB24UTAH	Panel Receptacle	9	Crimp
D01PB306MST	Plug	3	Solder
D01EPB406FRTH	Cable Receptacle	4	Crimp
D01PB904MRTH	Plug	9	Crimp
D01EEB306MSTH	Panel Receptacle	3	Solder

　　D02 Series(中型高密度連接器)

　　適用于 MRI設備、除顫儀、工業設備、測試儀器等。

　　3個電源或25個信號觸點

　　支持信號+同軸混合

型號	類型	觸點數	端接方式
D02PB315MRTH	Plug	3	Crimp
D02EE315FRTH	Panel Receptacle	3	Crimp
D02PB706MSTH	Plug	7	Solder
D02EE706FRTH	Panel Receptacle	7	Crimp
D02PB906MSTH	Plug	9	Solder
D02EE906FSTAH	Panel Receptacle	9	Solder
D02PB125MRTH	Plug	12	Crimp
D02EP125FRTH	Cable Receptacle	12	Crimp
D02PB2504MRTH	Plug	25	Crimp
D02EE2504FRTH	Panel Receptacle	25	Crimp

混合電源+信號版本(D02 Hybrid)

型號	類型	配置
D02PB215MRTH	Plug	2 Power + 7 Signal
D02EE215FRTH	Panel Receptacle	2 Power + 7 Signal
D02PB705MSTH	Plug	7 Signal
D02EE705FRTH	Panel Receptacle	7 Signal
