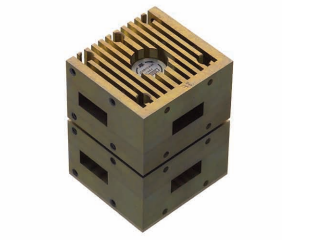

JQL波導環形器WR10-WR112高隔離度射頻及微波環形器
發布時間：2026-05-14 09:13:27 瀏覽：179
JQL 推出的 Waveguide Circulators(波導環形器)覆蓋 7.7GHz 至 120GHz
頻段，提供高隔離度、低插入損耗以及寬帶寬設計，廣泛應用于：
· 雷達系統
· 衛星通信
· 軍工電子
· 微波測試設備
· 5G / 毫米波通信
· 航空航天
· 商業RF系統
產品支持 WR112 至 WR10 多種波導規格，并可根據客戶需求提供定制化設計方案。
產品特點
· 頻率范圍寬：7.7GHz–120GHz
· 支持 3% 至全帶寬設計
· 高隔離度(最高35dB)
· 低插入損耗(最低0.20dB)
· 高功率設計
· 寬工作溫度范圍：-40℃~+80℃
· 支持軍工級、航天級及商業級應用
· 可定制結構與參數
JQL Waveguide Circulator 型號參數表
| 型號 | 頻率范圍(GHz) | 帶寬(MHz) | 隔離度(dB Min) | 插損(dB Max) | VSWR Max | 工作溫度(℃) | 尺寸(mm) | 波導類型 | Package |
| JCWR112-60 | 7.7-8.4 | Full | 25 | 0.3 | 1.2 | -40~+80 | 60×65×47.8 | WR112 | CW01 |
| JCWR90-27 | 8.0-12.4 | 100 | 35 | 0.2 | 1.1 | -40~+80 | 27×46.5×42 | WR90 | CW02 |
| JCWR90-27 | 8.0-12.4 | 500 | 25 | 0.3 | 1.15 | -40~+80 | 27×46.5×42 | WR90 | CW02 |
| JCWR90-48 | 8.0-12.4 | 1000 | 23 | 0.3 | 1.15 | -40~+80 | 48×53×42 | WR90 | CW03 |
| JCWR75-42 | 10.0-16.0 | 300 | 26 | 0.2 | 1.1 | -40~+80 | 42×48×38 | WR75 | CW04 |
| JCWR75-42 | 10.0-16.0 | 1000 | 25 | 0.3 | 1.15 | -40~+80 | 42×48×38 | WR75 | CW04 |
| JCWR62-40 | 12.4-18.0 | 500 | 25 | 0.3 | 1.15 | -40~+80 | 40×40×33.3 | WR62 | CW05 |
| JCWR62-40 | 12.4-18.0 | 1000 | 23 | 0.4 | 1.2 | -40~+80 | 40×40×33.3 | WR62 | CW05 |
| JCWR51-14D5 | 14.5-22.0 | 1000 | 23 | 0.3 | 1.2 | -40~+80 | 32×35×30.2 | WR51 | CW06 |
| JCWR42-18D5 | 18.5-26.5 | 2000 | 20 | 0.4 | 1.25 | -40~+80 | 22.2×31.75×22.4 | WR42 | CW07 |
| JCWR42-24 | 18.5-26.5 | 1000 | 23 | 0.3 | 1.2 | -40~+80 | 24×27×22.4 | WR42 | CW08 |
| JCWR42-24 | 18.5-26.5 | 2000 | 20 | 0.4 | 1.25 | -40~+80 | 24×27×22.4 | WR42 | CW08 |
| JCWR34-22D3 | 21.7-33.0 | 1000 | 23 | 0.3 | 1.2 | -40~+80 | 22.3×27×21.2 | WR34 | CW09 |
| JCWR28-10 | 26.5-40.0 | 500 | 25 | 0.3 | 1.15 | -40~+80 | 10×24.5×19.1 | WR28 | CW10 |
| JCWR28-10 | 26.5-40.0 | 1000 | 20 | 0.3 | 1.25 | -40~+80 | 10×24.5×19.1 | WR28 | CW10 |
| JCWR28-15 | 26.5-40.0 | 1000 | 23 | 0.3 | 1.2 | -40~+80 | 15×25.4×19.1 | WR28 | CW11 |
| JCWR28-8 | 26.5-40.0 | 1000 | 20 | 0.3 | 1.25 | -40~+80 | 8×16×23 | WR28 | CW12 |
| JCWR28-21 | 26.5-40.0 | 500 | 25 | 0.3 | 1.15 | -40~+80 | 21×24×19.1 | WR28 | CW13 |
| JCWR28-21 | 26.5-40.0 | 1000 | 23 | 0.3 | 1.2 | -40~+80 | 21×24×19.1 | WR28 | CW13 |
| JCWR22-19 | 32.9-50.1 | 1000 | 23 | 0.6 | 1.2 | -40~+80 | 19×20×19.1 | WR22 | CW14 |
| JCWR22-19 | 32.9-50.1 | 2000 | 20 | 0.6 | 1.25 | -40~+80 | 19×20×19.1 | WR22 | CW14 |
| JCWR18-10 | 39.2-59.6 | 1000 | 23 | 0.6 | 1.2 | -40~+80 | 10×24.5×19.1 | WR18 | CW15 |
| JCWR18-10 | 39.2-59.6 | 2000 | 20 | 0.6 | 1.25 | -40~+80 | 10×24.5×19.1 | WR18 | CW15 |
| JCWR18-19 | 39.2-59.6 | 1000 | 23 | 0.6 | 1.2 | -40~+80 | 19×19.1×19.1 | WR18 | CW16 |
| JCWR18-19 | 39.2-59.6 | 2000 | 20 | 0.6 | 1.25 | -40~+80 | 19×19.1×19.1 | WR18 | CW16 |
| JCWR14-12D7 | 60.5-91.9 | 500 | 20 | 0.6 | 1.25 | -40~+80 | 12.7×23×19.1 | WR14 | CW17 |
| JCWR14-12D7 | 60.5-91.9 | 1000 | 18 | 1 | 1.3 | -40~+80 | 12.7×23×19.1 | WR14 | CW17 |
| JCWR10-10 | 84.0-100.0 | 1000 | 23 | 0.8 | 1.2 | -40~+80 | 10×25×19.1 | WR10 | CW18 |
| JCWR10-10 | 84.0-100.0 | 2000 | 18 | 1 | 1.3 | -40~+80 | 10×25×19.1 | WR10 | CW18 |
| JCWR28-10Y | 26.5-40.0 | 1000 | 23 | 0.3 | 1.2 | -40~+80 | 10×30.2×9.09 | WR28 | CW19 |
| JCWR28-10Y | 26.5-40.0 | 2000 | 20 | 0.4 | 1.25 | -40~+80 | 10×30.2×9.09 | WR28 | CW19 |
應用領域
雷達系統
JQL 波導環形器適用于 X 波段、Ku 波段、Ka 波段等高頻雷達系統，能夠有效提升發射與接收隔離性能。
衛星通信
低插損特性有助于提升信號傳輸效率，適合地面站與衛星通信設備。
毫米波與5G
WR28、WR22、WR18、WR14 等型號特別適用于毫米波通信及高速數據傳輸系統。
軍工與航空航天
產品支持寬溫工作環境，滿足嚴苛工業及軍工應用需求。
JQL Technologies是一家領先的射頻和微波設備制造商，公司主要設計和生產高性能射頻/微波組件，包括濾波器、隔離器與環行器、定向耦合器、功率分配器/合路器、混合器、終端等。深圳市立維創展科技有限公司，優勢代理銷售JQL產品，歡迎咨詢。
