Connor-Winfield CS-018/CS-023晶振

發布時間：2024-05-11 09:15:02     瀏覽：4396


　　CS-018和CS-023是Connor-Winfield生產的3.2x2.5mm表面貼裝AT切割三次泛音的晶體振蕩器。這兩款晶體振蕩器的主要特性包括：

　　頻率：兩款振蕩器的工作頻率均為114.285 MHz。

　　頻率校準：CS-018和CS-023的頻率校準精度為±20ppm。

　　溫度范圍：它們可以在-40℃至85℃的溫度范圍內正常工作。

　　封裝：采用表面貼裝封裝，滿足RoHS標準且無鉛。

　　電氣規格：

　　頻率穩定性隨溫度變化(CS-018為-100至1020%，CS-023為-20至20%)

　　電容(Co)為2.5pF

　　驅動電平為500μA @ 100 Vdc

　　儲存溫度范圍為-55℃至125℃

Electrical  Specifications
ParameterMinimumNominalMaximumUnitsNotes
Output Frequency (Fo)
114.285
MHz
Calibration Tolerance @25℃




Model CS-018-100
100ppm
   Model CS-023-20
20Dpm
Frequency Stability vs.Change in Temperature


   Model CS-018-100
100ppm
Model CS-02320
20PDm
Operating Temperature Range:-40
85C
Operation Mode
3rd Overton


Cut
AT Cut


Aging-3
3ppmYea
Shunt Capacitance:(Co)

2.5pFpF
Load Capacitance:(CL)
18
pF
Equivalent Series Resistance @25℃-#80Ohms
Drive Leve=100200uW
nsulation Hesistance
500
Mohm@100  Vdc
Storage lemperature-55
125C

Package  Characteristics
Package      Hermetically sealed ceramic 3.2x2.5mm SMD Package.
         0.01ppm atm,cc/sec.maxamum

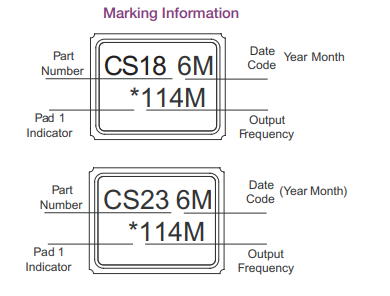

               Ordering  Information
                     CS-018-114.285M
                     CS-023-114.285M
Leakage
