Connor-Winfield VSM61/VSM62/VSM64 6引腳表面貼裝VCXO

發布時間：2025-02-02 10:01:38 瀏覽：894

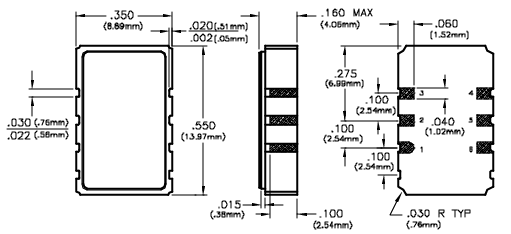

Connor-Winfield VSM61/VSM62/VSM64 6引腳表面貼裝VCXO

　Connor-Winfield 6引腳表面貼裝VCXO提供三種型號，分別為VSM61**#、VSM62**#和VSM64**#，每種型號具有不同的頻率穩定性和中心頻率范圍：

　　VSM61#：中心頻率范圍2MHz至100MHz，頻率穩定性±25ppm(包括因工作溫度變化引起的頻率變化)。

　　VSM62#：中心頻率范圍2MHz至100MHz，頻率穩定性±50ppm。

　　VSM64#：中心頻率范圍2MHz至100MHz，頻率穩定性±20ppm。

　　主要特點

　　老化穩定性：10年老化變化±10ppm。

　　溫度范圍：工作溫度范圍為-40°C至+85°C。

　　波形輸出：CMOS方波，TTL兼容。

　　負載：最大25pF。

　　電壓：最小4.5V，最大0.5V。

　　輸出電流：最大16mA。

　　占空比：最大40/60%，測量于2.5V直流。

　　上升/下降時間：最大5ns。

　　抖動：最大5ps RMS(10Hz至20MHz)，最大1ps RMS(12kHz至20MHz)。

　　單邊帶相位噪聲：典型值-95dBc/Hz @ 100Hz，-135dBc/Hz @ 10kHz。

　　頻率控制：控制電壓范圍0.5至4.5V直流。

　　可拉性選項：最小±75ppm(型號15)，最小±100ppm(型號22，僅適用于80MHz)。

　　控制電壓：2.5V直流±0.5V直流。

　　斜率：正向。

　　單調線性度：< ±10%。

　　輸入阻抗：50kΩ。

　　調制帶寬：3dB截止頻率為10kHz(典型值)。

　　輸出上升/下降時間：最大100ns。

　　輸入使能：最小2.0V，輸出激活。

　　輸入禁用：最大0.8V，輸出高阻抗。

　　電源電壓：+5V直流±5%。

　　電源電流：最大60mA。
